Příkazová řádka – modul d.vect

K zobrazení vektorových dat slouží modul d.vect.:

GRASS> d.vect --help

...

Použití:
d.vect [-vacix] map=name [type=string[,string,...]]
[display=string[,string,...]] [attrcol=string] [icon=string]
[size=value] [layer=value] [cats=range] [where=sql_query]
[width=value] [wcolumn=string] [wscale=value] [color=string]
[fcolor=string] [rgb_column=string] [llayer=value] [lcolor=string]
[bgcolor=string] [bcolor=string] [lsize=value] [font=string]
[xref=string] [yref=string] [minreg=value] [maxreg=value]
[r
...

Modul je často využíván ve skriptech.

Parametry modulu d.vect

map

Název vstupní vektorové mapy

type

Point,line,boundary,centroid,area,face

display

Shape,cat,topo,dir,attr,zcoor

attrcol

Sloupec pro zobrazení atributu (display=attr)

icon

adresář/soubor s ikonou (adresář $GISBASE/etc/symbol)

size

Velikost ikony v pixelech

layer

Číslo atributové tabulky svázané s vektorovou geometrií

cats

Zobrazit pouze vybrané vektorové objekty

where

Zobrazit pouze vybrané vektorové objekty na základě hodnot z databáze

width

Šířka vektorové linie (pixely)

wscale

Faktor upravující hodnoty texttt{wcolumn (např. 0.5)

color

Barva linií a bodů

fcolor

Barva ploch

rgb_column

Sloupeček s uloženou hodnotou RGB pro jednotlivé objekty. Hodnoty jsou využity, pokud je zapnut přepínač -a

llayer

Zobrazit štíky uložené v definované vrstvě

lcolor

Barva štítků

bgcolor

Pozadí štítků

bcolor

Rámečky štítků

lsize

Velikost popisků v pixelech

font

Písmo pro zobrazení popisků. Písmo je potřeba vybrat modulem d.font.freetype

xref, yref

Umístění popisků vzhledem k jejich referenčnímu bodu

Příklady použití

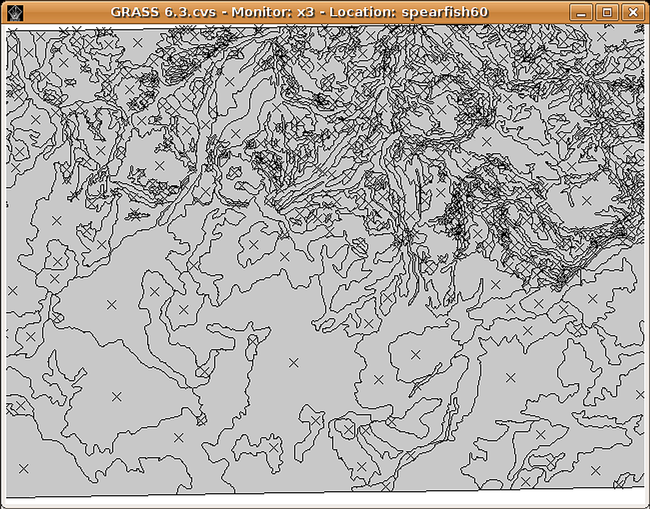

Zobrazení mapy soils:

GRASS> d.vect soils

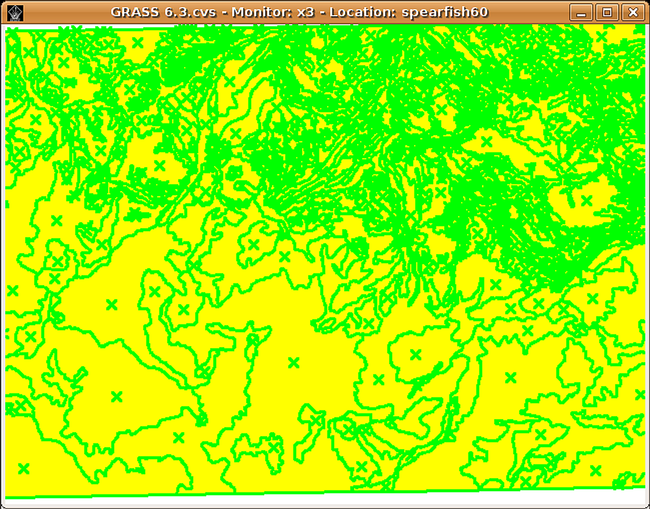

Zobrazit mapu soils, síla čáry 3, barevná výplň žlutě,

GRASS> d.vect soils width=3 col=green fcol=yellow

Smazat obsah monitoru:

GRASS> d.erase

Zobrazit mapu soils pouze hranice, červenou barvou:

GRASS> d.vect soils type=boundary col=red

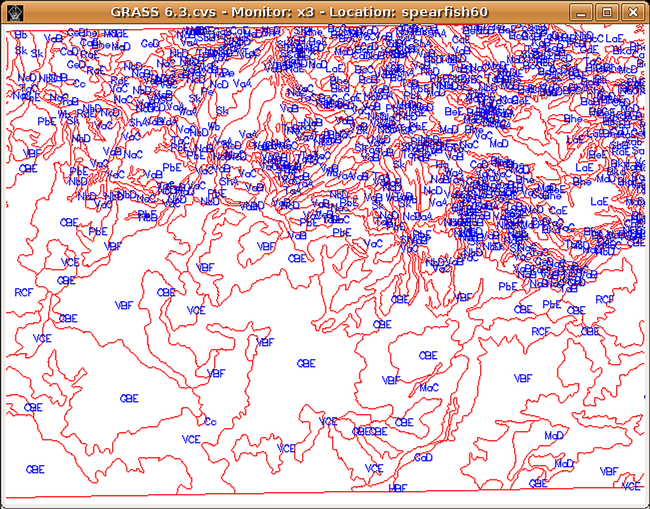

Zobrazit mapu soils, zobrazit pouze atribut ze sloupečku label, modře.:

GRASS> d.vect soils display=attr attrcol=label type=centroid lcol=blue

Co s d.vect nejde

• Čárkované a čerchované čáry
• Výplně ploch – šrafy, textůry
• Průhlednost

Řešení: ps.map

Varování

Situace se vyvíjí každým okamžikem
